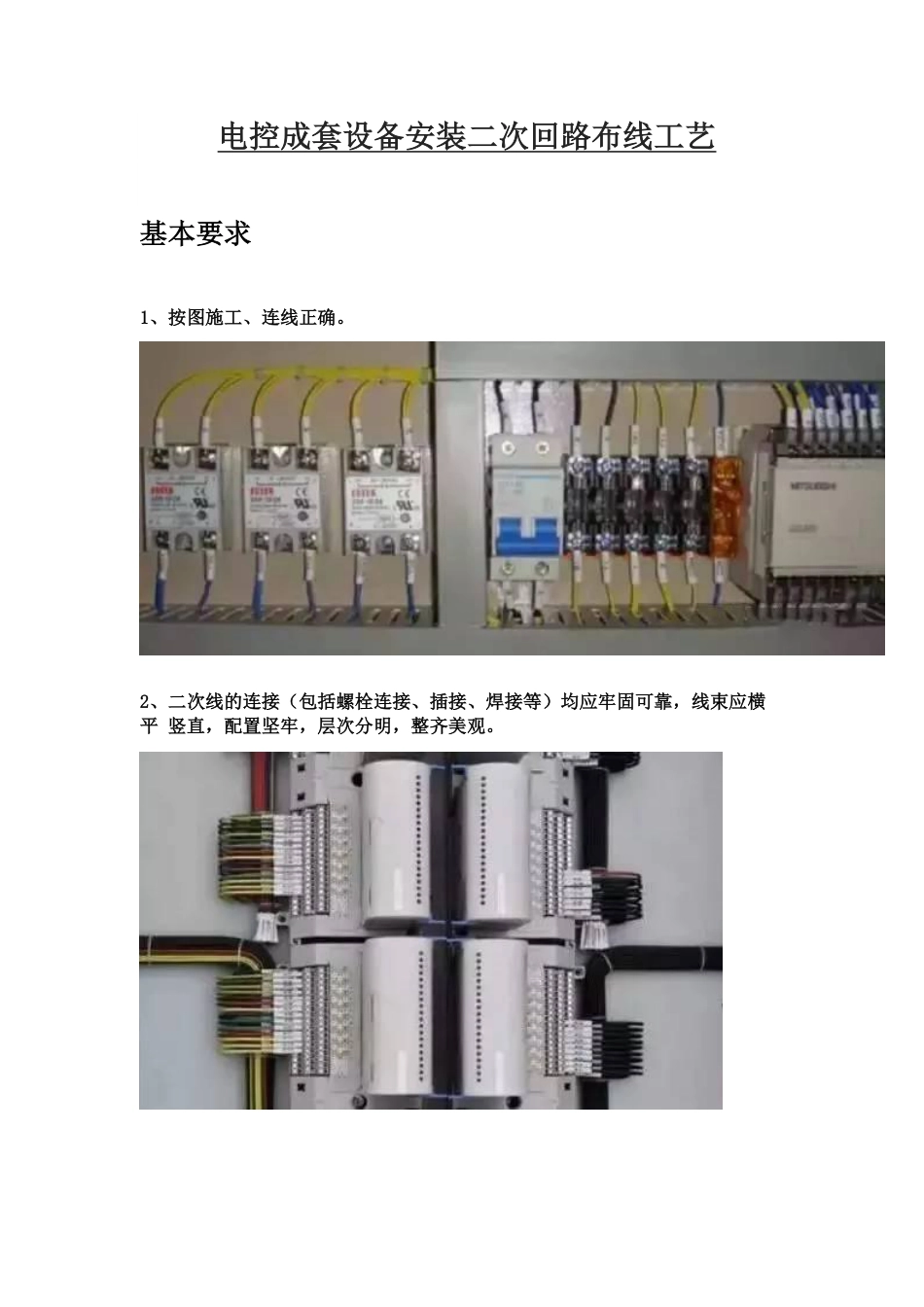

电控成套设备安装二次回路布线工艺 基本要求 1、按图施工、连线正确。 2、二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。 3、采用线束布线时固定线束应横平竖直布置并应捆扎和固定，捆扎间距不宜大于 100mm，水平线束固定间距不宜大于 300mm，垂直线束固定间距不宜大于400mm。 4、同一列器件的线号读向尽量保持一致。惯例为从左到右，从下到上，从内到外。 5、二次线截面积要求(以实际项目为准)： 单股导线 不小于 1.5mm2， 多股导线 不小于 1.0mm2， 弱电回路 不小于 0.5mm2， 电流回路 不小于 2.5mm2， 保护接地线 不小于 2.5mm2； 6、所有二次回路连接导线中间不应有接头，连接头只能位于器件的接线端子或接线端子排上。 7、每个电器元件的接点最多允许接 2 根线。
