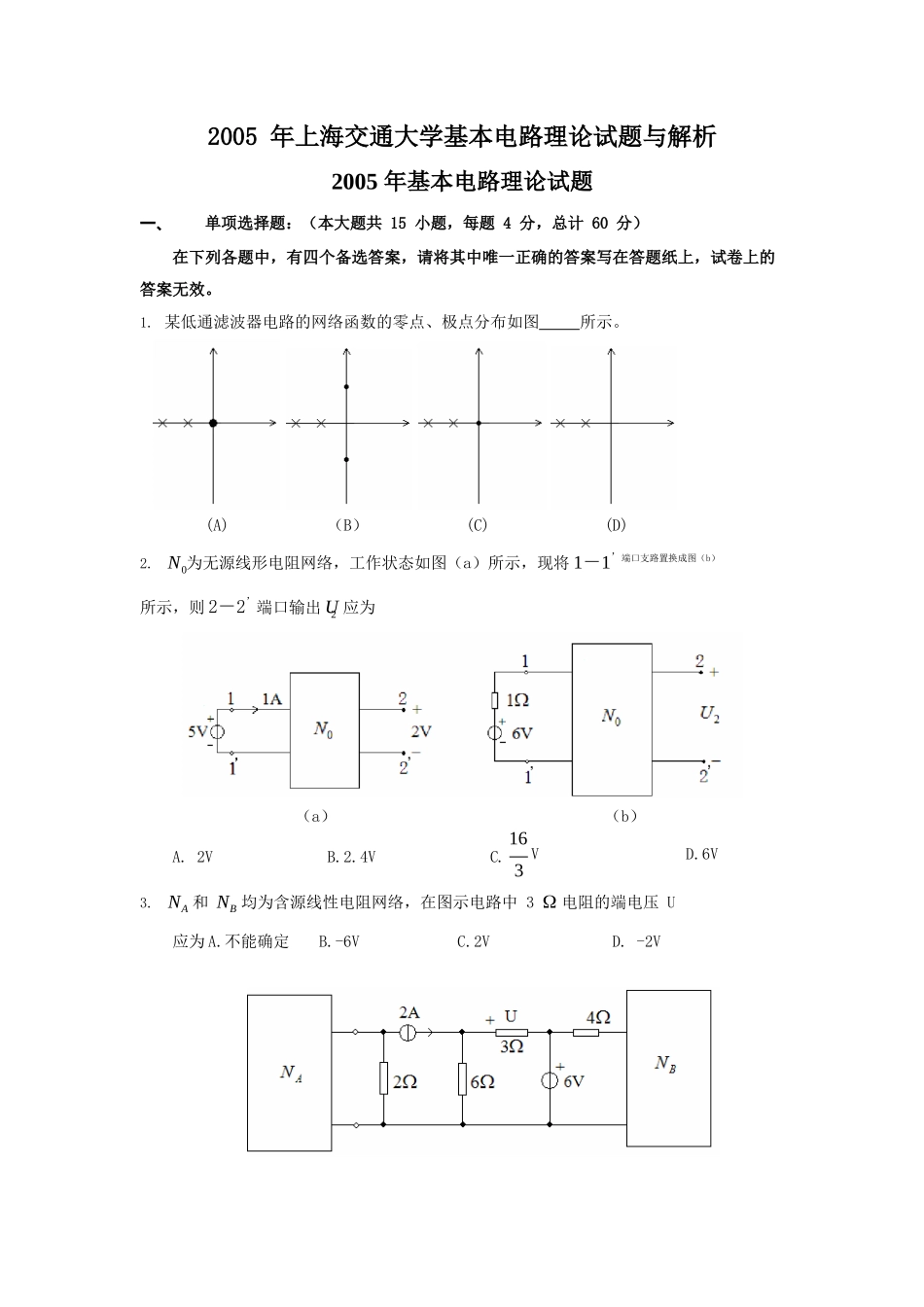

022005 年上海交通大学基本电路理论试题与解析2005 年基本电路理论试题一、单项选择题：（本大题共 15 小题，每题 4 分，总计 60 分）在下列各题中，有四个备选答案，请将其中唯一正确的答案写在答题纸上，试卷上的答案无效。1. 某低通滤波器电路的网络函数的零点、极点分布如图 所示。(A)（B）(C)(D)2. N 为无源线形电阻网络，工作状态如图（a）所示，现将 1－1’端口支路置换成图（b）所示，则 2－2’端口输出 U 应为（a）（b）16A. 2VB.2.4VC.VD.6V33. NA 和 NB 均为含源线性电阻网络，在图示电路中 3 电阻的端电压 U 应为 A.不能确定B.-6VC.2VD. -2V4. 图示二端网络的等效电路为5. 图示电路中， u1 为非正弦电压。如欲使 u2 与 u1 有相同的波形，则应满足的条件为A. R1C2 R2C1B. R1C1 R2C2C.
