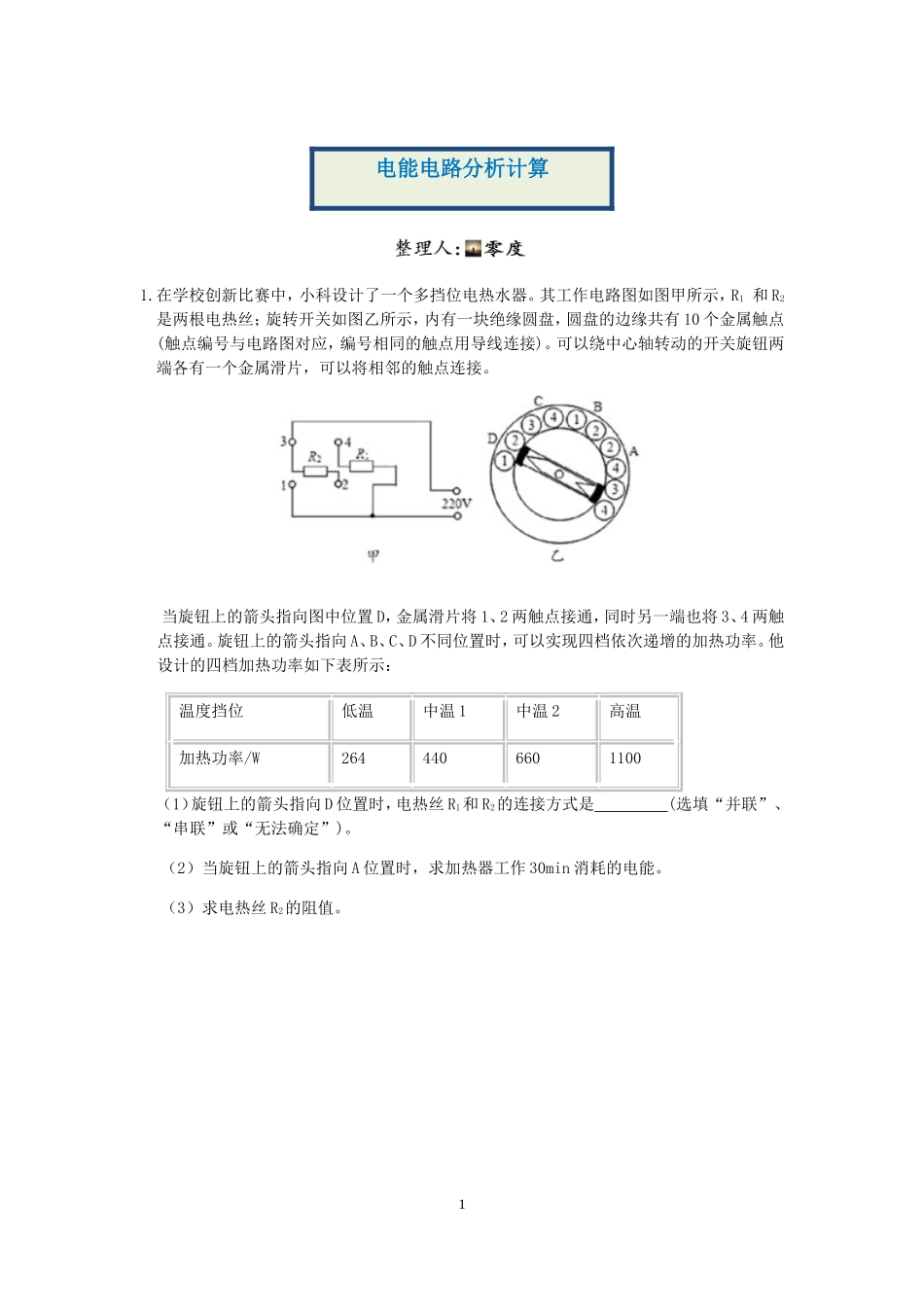

1电能电路分析计算1.在学校创新比赛中，小科设计了一个多挡位电热水器。其工作电路图如图甲所示，R1 和 R2是两根电热丝；旋转开关如图乙所示，内有一块绝缘圆盘，圆盘的边缘共有 10 个金属触点(触点编号与电路图对应，编号相同的触点用导线连接)。可以绕中心轴转动的开关旋钮两端各有一个金属滑片，可以将相邻的触点连接。当旋钮上的箭头指向图中位置 D，金属滑片将 1、2 两触点接通，同时另一端也将 3、4 两触点接通。旋钮上的箭头指向 A、B、C、D 不同位置时，可以实现四档依次递增的加热功率。他设计的四档加热功率如下表所示：温度挡位低温中温 1中温 2高温加热功率/W2644406601100（1）旋钮上的箭头指向 D 位置时，电热丝 R1和 R2的连接方式是 (选填“并联”、“串联”或“无法确定”)。（2）当旋钮上的箭头指向 A 位置时，求加热器工作 30min 消耗的电能。
