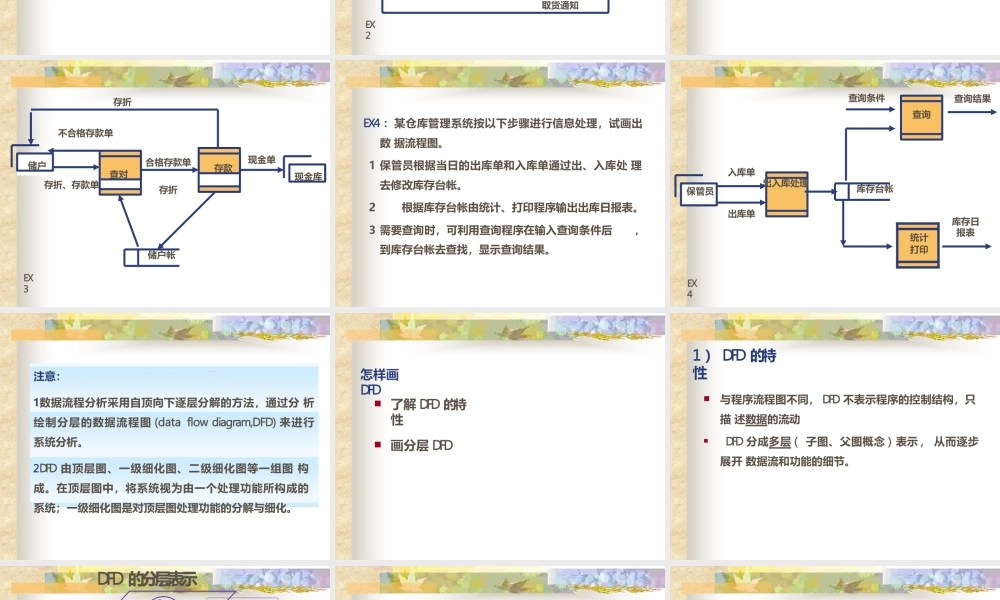

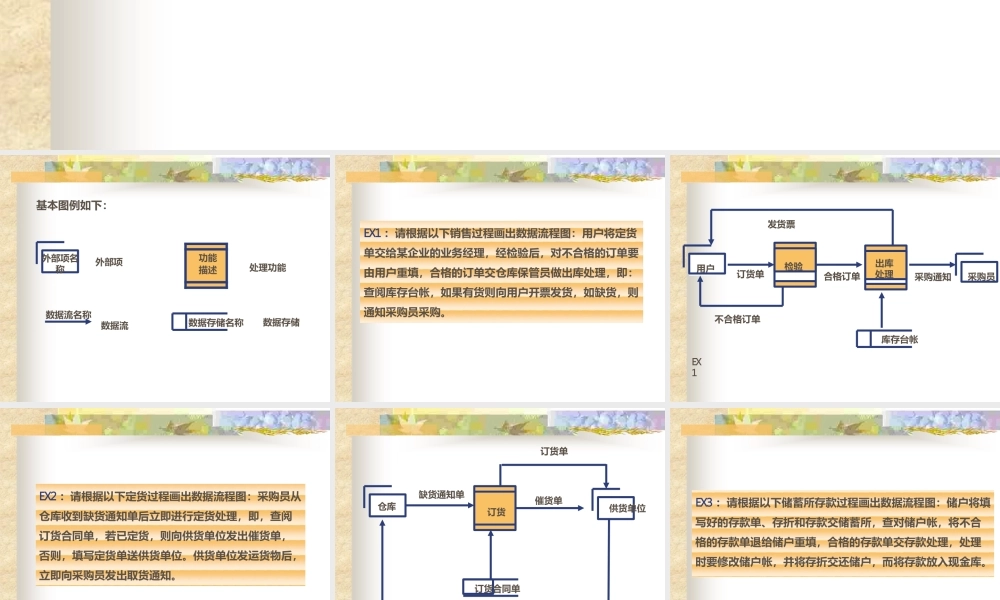

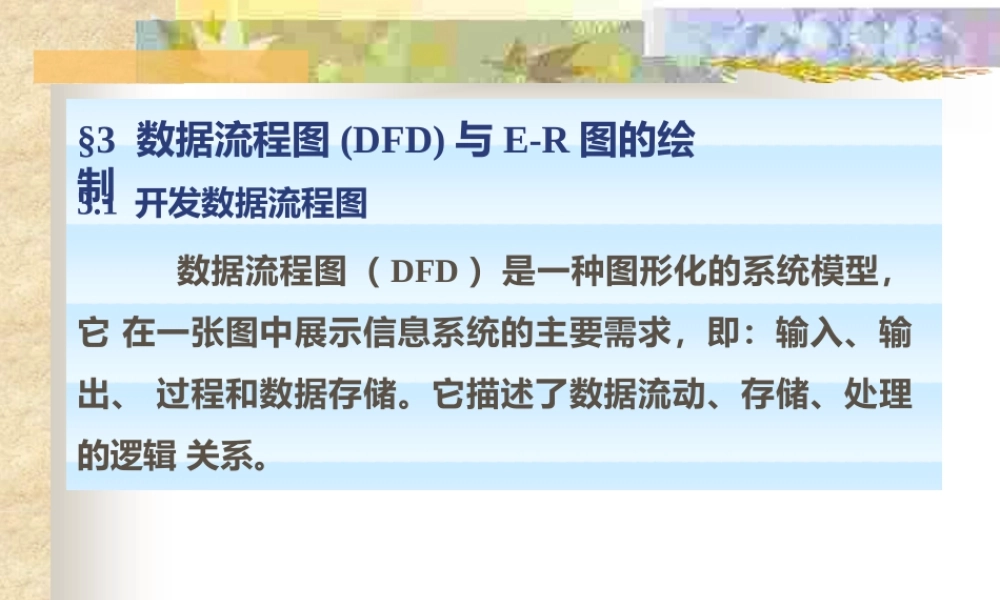

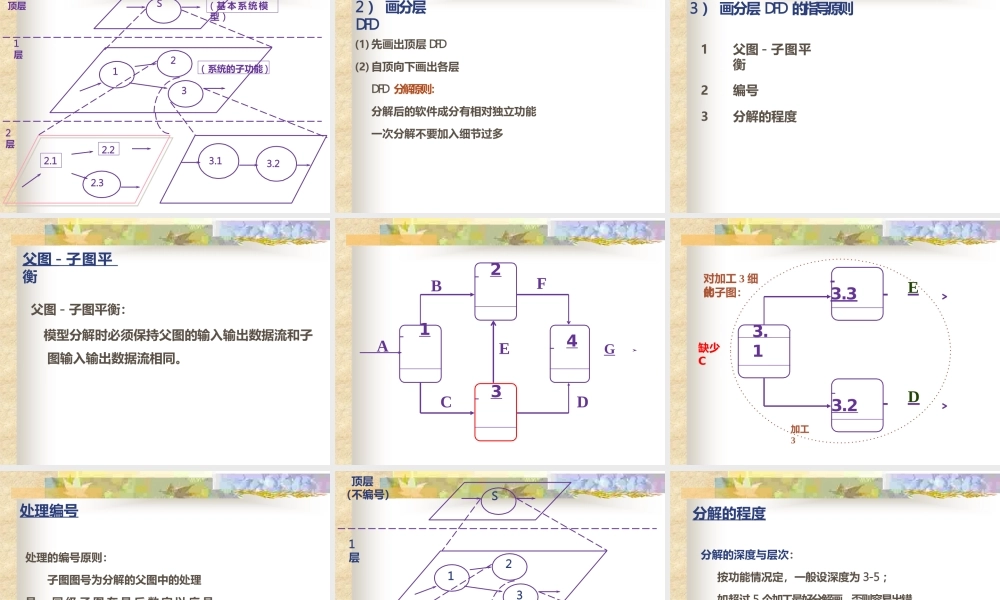

§3 数据流程图 (DFD) 与 E-R 图的绘制3.1 开发数据流程图数据流程图（ DFD ）是一种图形化的系统模型，它 在一张图中展示信息系统的主要需求，即：输入、输出、 过程和数据存储。它描述了数据流动、存储、处理的逻辑 关系。功能 描述外部项名称外部项数据流数据流名称数据存储名称数据存储处理功能基本图例如下：EX1 ：请根据以下销售过程画出数据流程图：用户将定货 单交给某企业的业务经理，经检验后，对不合格的订单要 由用户重填，合格的订单交仓库保管员做出库处理，即： 查阅库存台帐，如果有货则向用户开票发货，如缺货，则 通知采购员采购。用户发货票不合格订单订货单检验合格订单出库 处理采购通知库存台帐EX1采购员EX2 ：请根据以下定货过程画出数据流程图：采购员从 仓库收到缺货通知单后立即进行定货处理，即，查阅 订货合同单，若已定货，则向供货单位发出催货单， 否则，填写定货单送供货单位。
