1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。
碎片内容

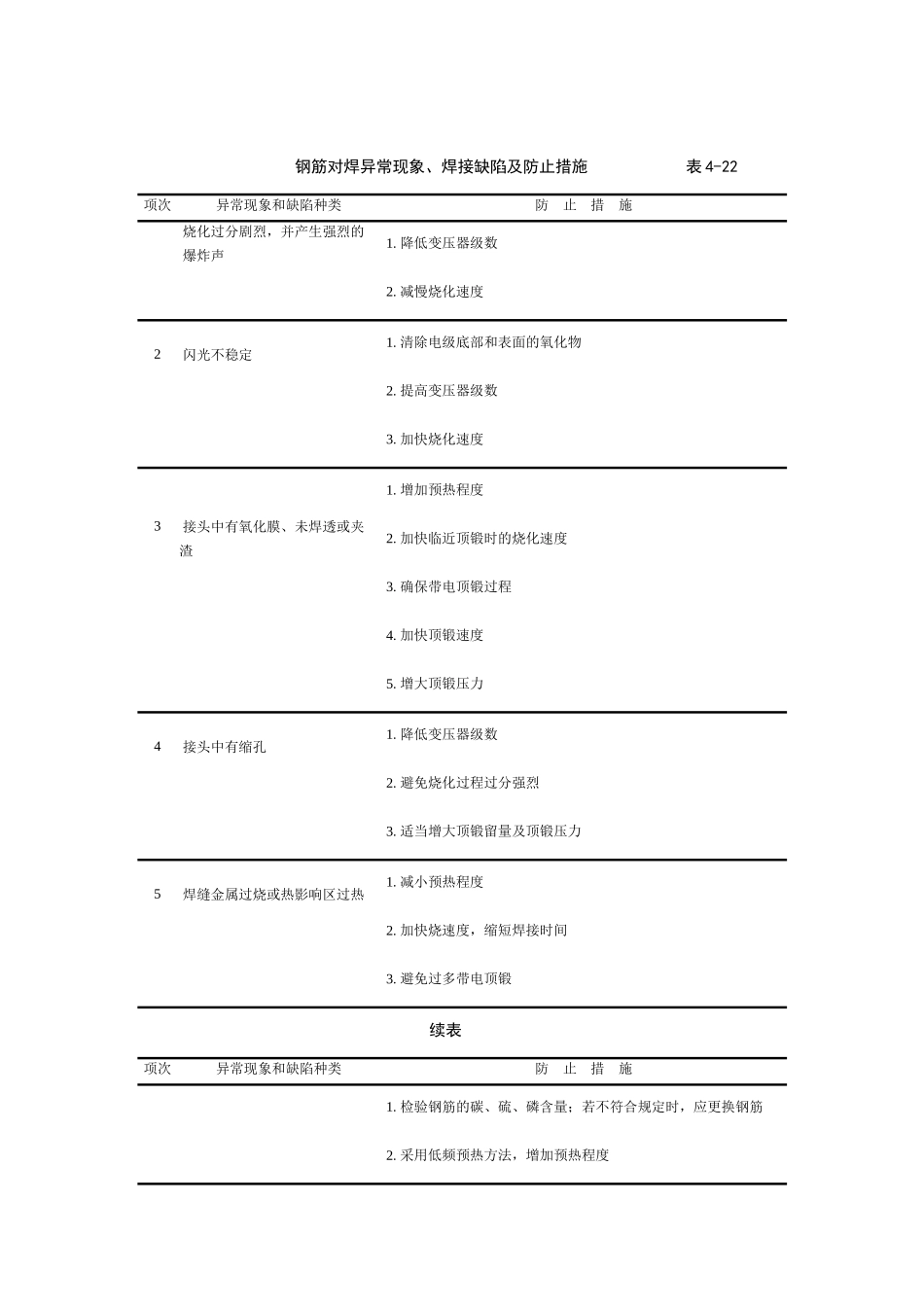

钢筋对焊异常现象、焊接缺陷及防止措施 表 4-22项次异常现象和缺陷种类防 止 措 施 烧化过分剧烈，并产生强烈的 爆炸声 1. 降低变压器级数 2. 减慢烧化速度2 闪光不稳定 1. 清除电级底部和表面的氧化物 2. 提高变压器级数 3. 加快烧化速度3 接头中有氧化膜、未焊透或夹渣 1. 增加预热程度 2. 加快临近顶锻时的烧化速度 3. 确保带电顶锻过程 4. 加快顶锻速度 5. 增大顶锻压力4 接头中有缩孔 1. 降低变压器级数 2. 避免烧化过程过分强烈 3. 适当增大顶锻留量及顶锻压力5 焊缝金属过烧或热影响区过热 1. 减小预热程度 2. 加快烧速度，缩短焊接时间 3. 避免过多带电顶锻 续表项次异常现象和缺陷种类防 止 措 施 1. 检验钢筋的碳、硫、磷含量；若不符合规定时，应更换钢筋 2. 采用低频预热方法，增加预热程度 1. 清除钢筋被夹紧部位的铁锈和油污 2.
以上为全文约 81% 的内容，完整文档共 491 字，需下载原文件查看：https://www.zhijidoc.com/p-544261.html
