1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。
碎片内容

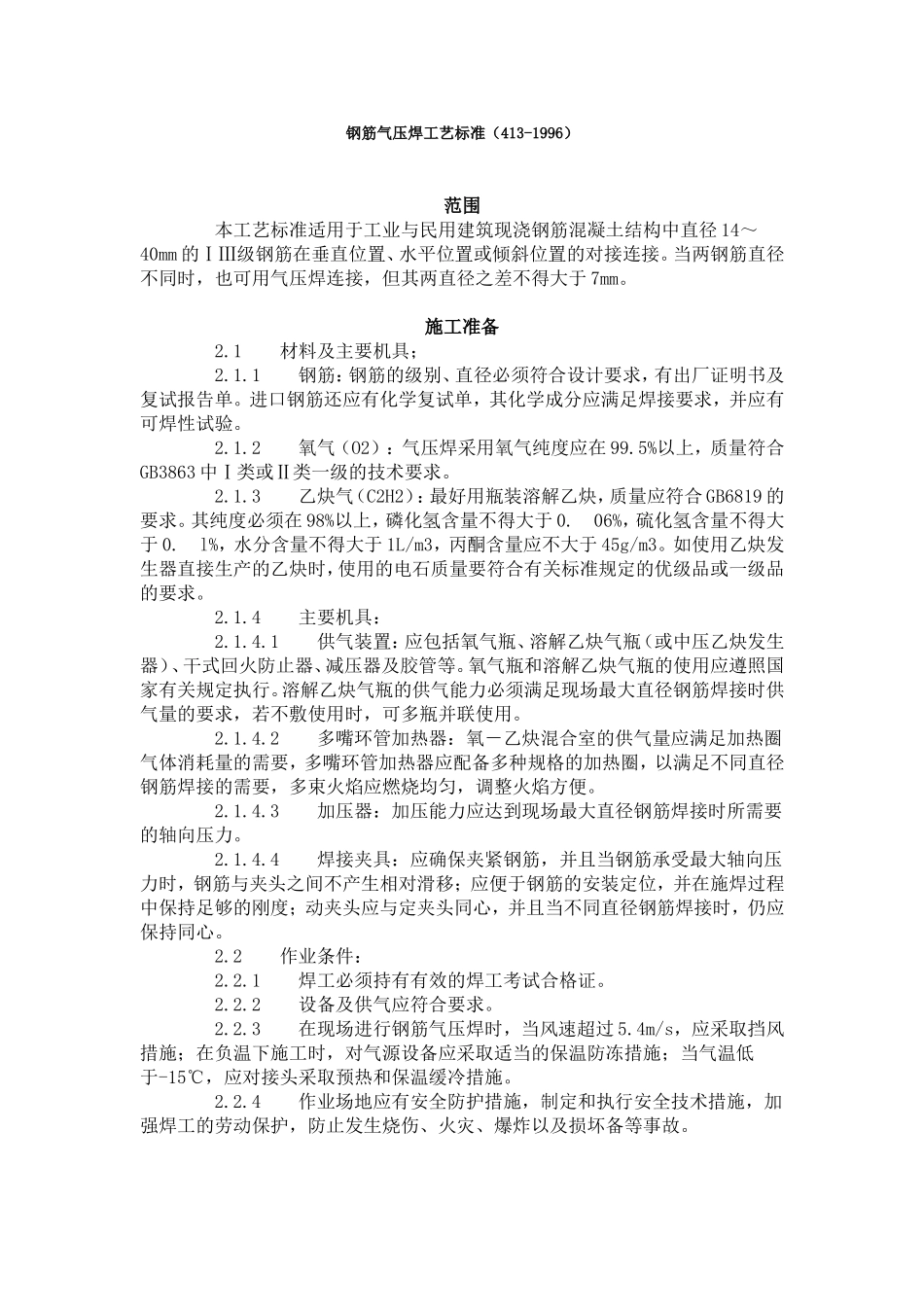

钢筋气压焊工艺标准（413-1996）范围 本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径 14～40mm 的ⅠⅢ级钢筋在垂直位置、水平位置或倾斜位置的对接连接。当两钢筋直径不同时，也可用气压焊连接，但其两直径之差不得大于 7mm。施工准备 2.1 材料及主要机具； 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。 2.1.2 氧气（O2）：气压焊采用氧气纯度应在 99.5%以上，质量符合GB3863 中Ⅰ类或Ⅱ类一级的技术要求。 2.1.3 乙炔气（C2H2）：最好用瓶装溶解乙炔，质量应符合 GB6819 的要求。其纯度必须在 98%以上，磷化氢含量不得大于 0. 06%，硫化氢含量不得大于 0. l%，水分含量不得大于 1L/m3，丙酮含量应不大于 45g/m3。
以上为全文约 36% 的内容，完整文档共 1,077 字，需下载原文件查看：https://www.zhijidoc.com/p-488998.html
