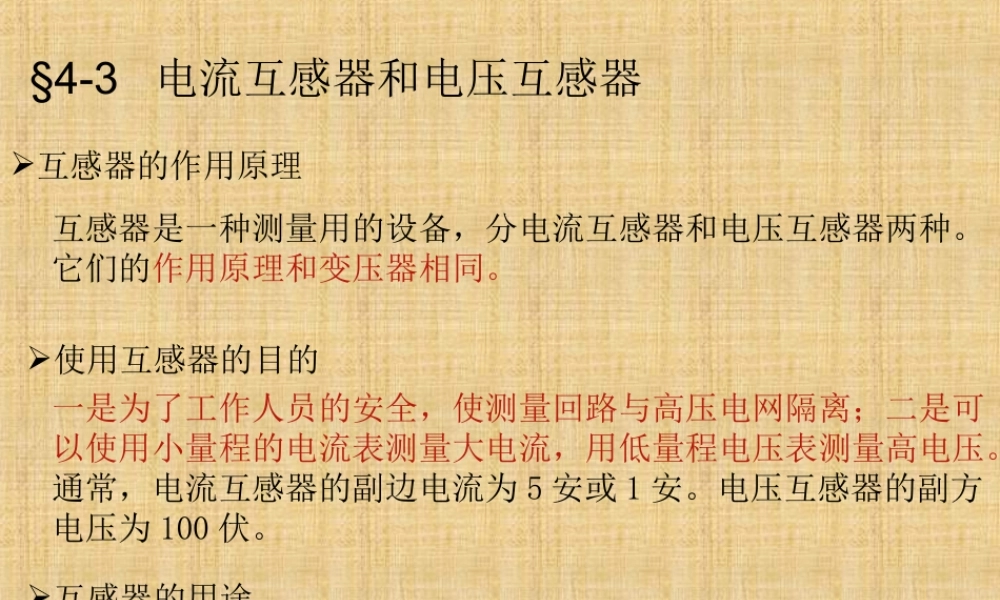

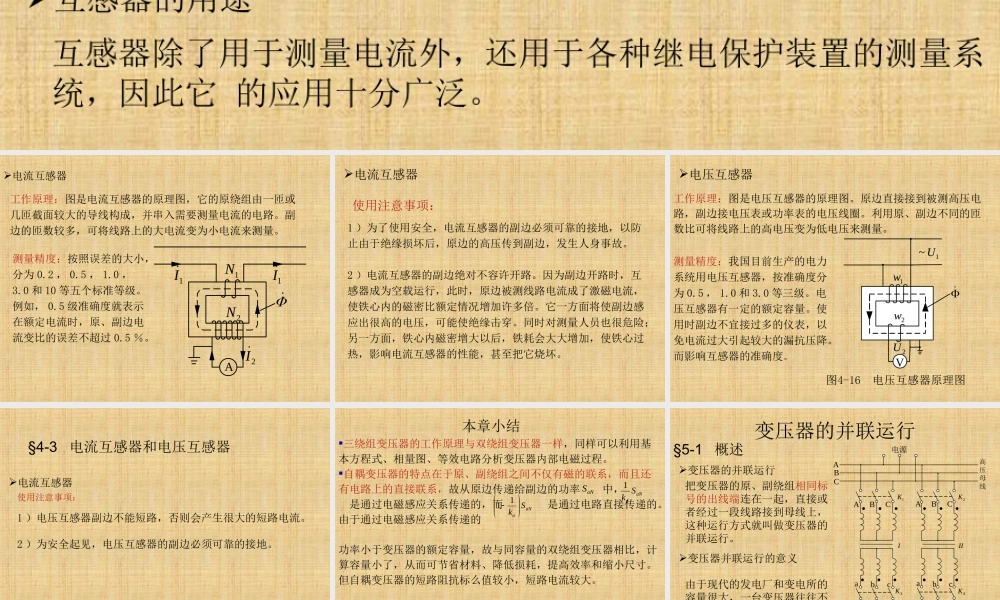

§4-3 电流互感器和电压互感器互感器的作用原理互感器是一种测量用的设备，分电流互感器和电压互感器两种。它们的作用原理和变压器相同。 使用互感器的目的一是为了工作人员的安全，使测量回路与高压电网隔离；二是可以使用小量程的电流表测量大电流，用低量程电压表测量高电压。通常，电流互感器的副边电流为 5 安或 1 安。电压互感器的副方电压为 100 伏。 互感器的用途互感器除了用于测量电流外，还用于各种继电保护装置的测量系统，因此它 的应用十分广泛。 电流互感器工作原理：图是电流互感器的原理图，它的原绕组由一匝或几匝截面较大的导线构成，并串入需要测量电流的电路。副边的匝数较多，可将线路上的大电流变为小电流来测量。测量精度：按照误差的大小，分为 0.2 ， 0.5 ， 1.0 ，3.0 和 10 等五个标准等级。例如， 0.5 级准确度就表示在额定电流时，原、副边电流变比的误差不超过 0.5 ％。
