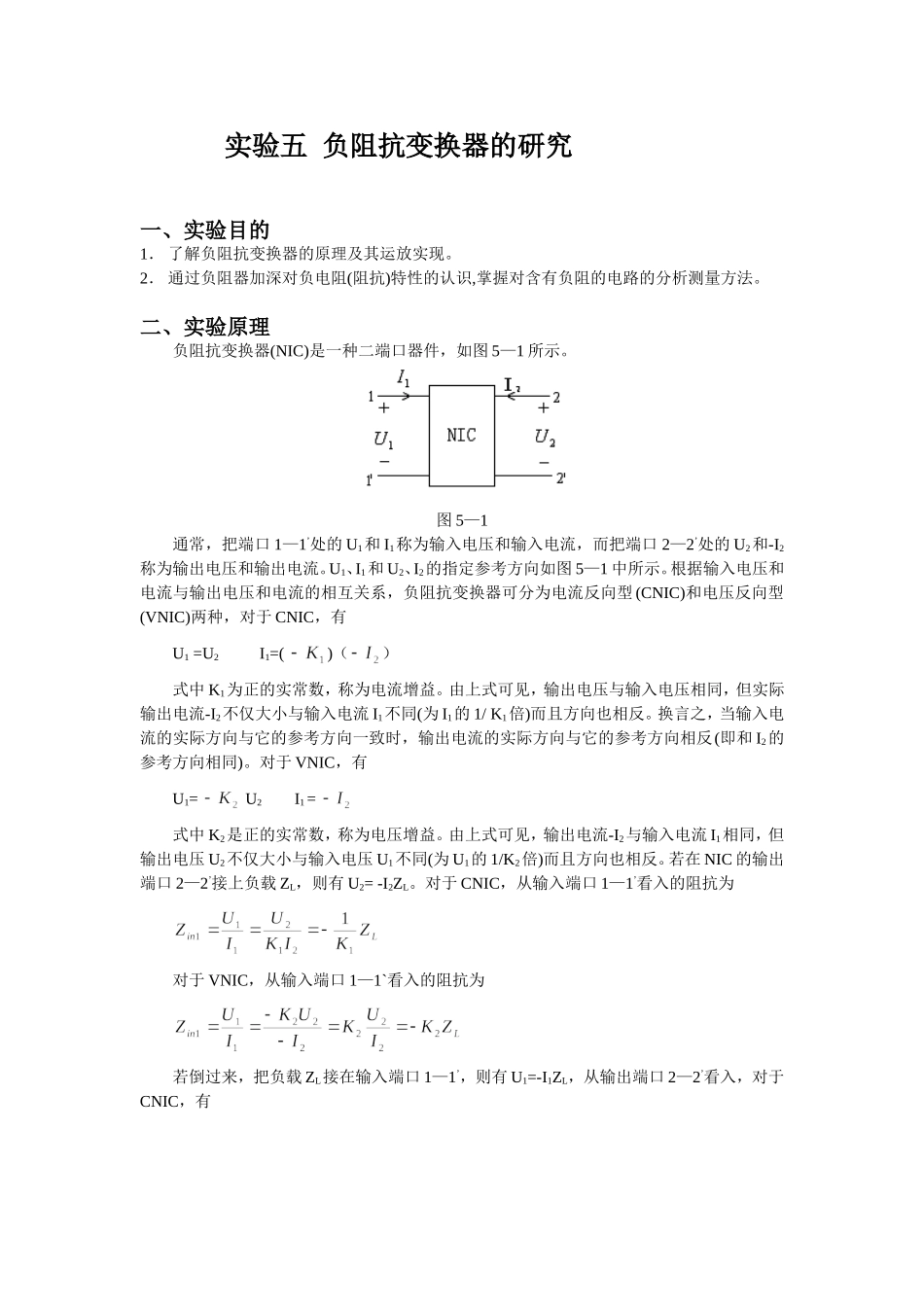

实验五 负阻抗变换器的研究一、实验目的1． 了解负阻抗变换器的原理及其运放实现。2． 通过负阻器加深对负电阻(阻抗)特性的认识,掌握对含有负阻的电路的分析测量方法。二、实验原理负阻抗变换器(NIC)是一种二端口器件，如图 5—1 所示。图 5—1通常，把端口 1—1’处的 U1和 I1称为输入电压和输入电流，而把端口 2—2’处的 U2和-I2称为输出电压和输出电流。U1、I1和 U2、I2的指定参考方向如图 5—1 中所示。根据输入电压和电流与输出电压和电流的相互关系，负阻抗变换器可分为电流反向型 (CNIC)和电压反向型(VNIC)两种，对于 CNIC，有U1 =U2 I1=( )（）式中 K1为正的实常数，称为电流增益。由上式可见，输出电压与输入电压相同，但实际输出电流-I2不仅大小与输入电流 I1不同(为 I1的 1/ K1倍)而且方向也相反。
