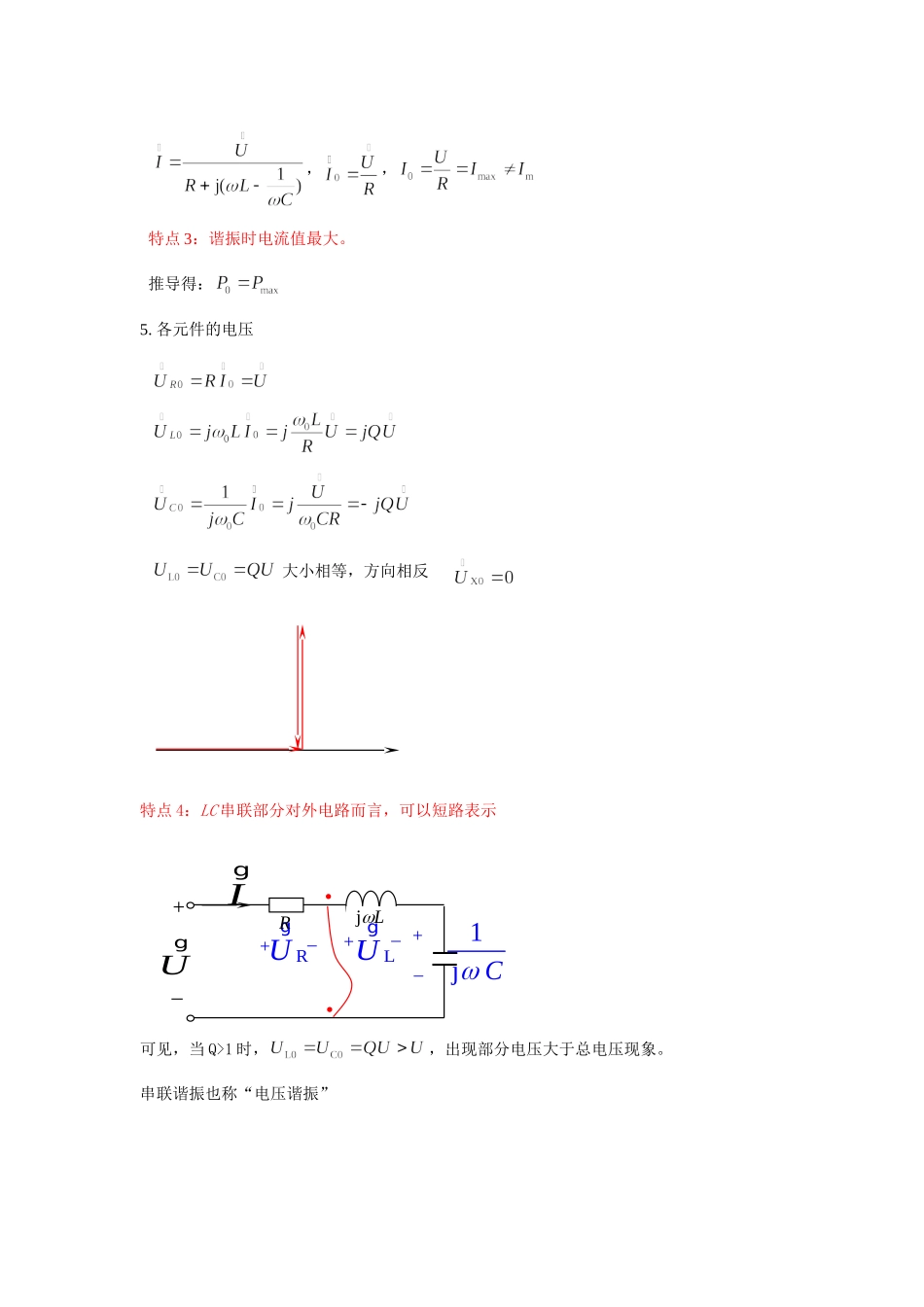

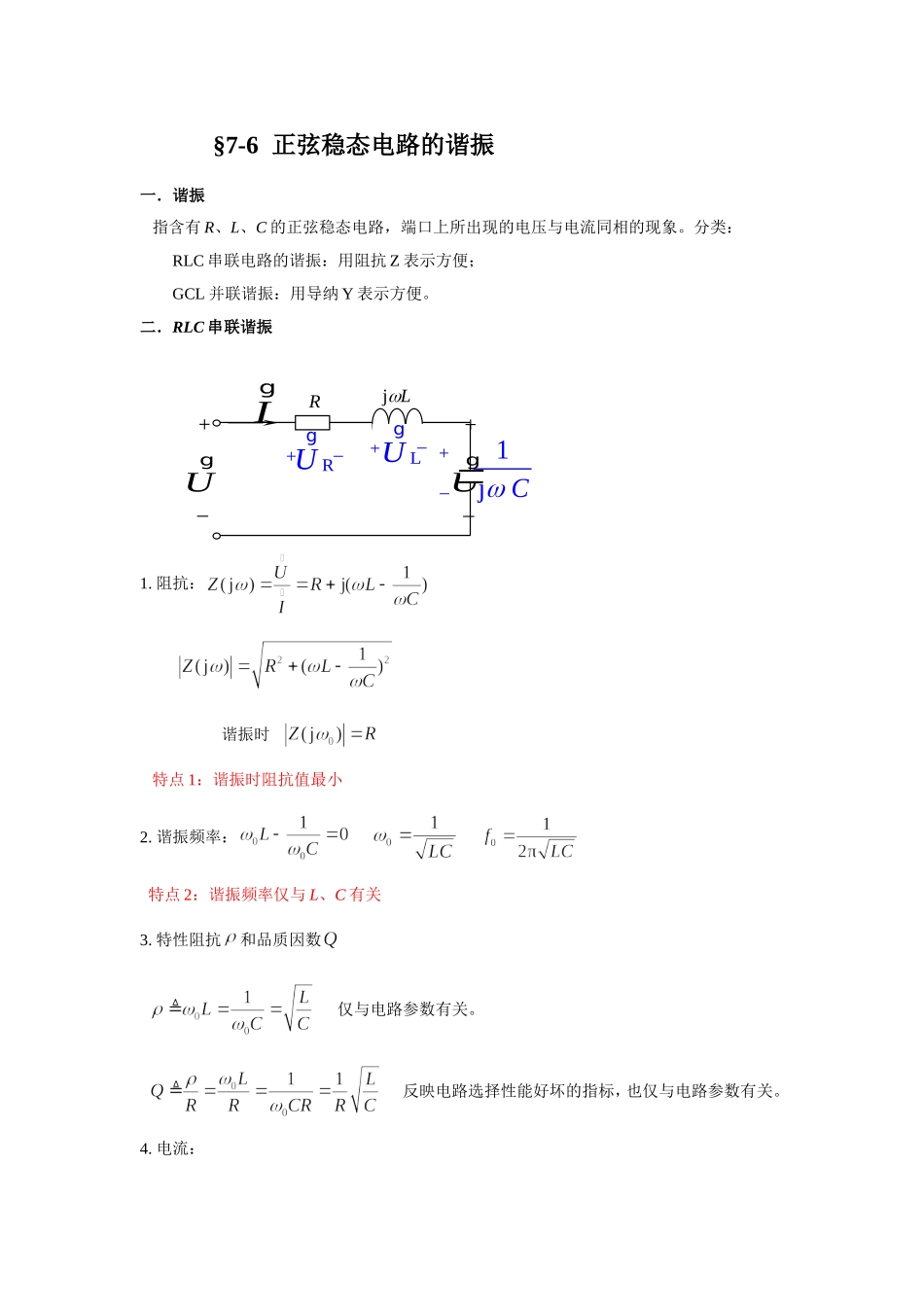

§7-6 正弦稳态电路的谐振一．谐振 指含有 R、L、C 的正弦稳态电路，端口上所出现的电压与电流同相的现象。分类：RLC 串联电路的谐振：用阻抗 Z 表示方便；GCL 并联谐振：用导纳 Y 表示方便。二．RLC 串联谐振1. 阻抗： 谐振时 特点 1：谐振时阻抗值最小2. 谐振频率： 特点 2：谐振频率仅与 L、C 有关3. 特性阻抗和品质因数 仅与电路参数有关。 反映电路选择性能好坏的指标，也仅与电路参数有关。4. 电流：+_Ug_+1jCIg_+RUgLUgR+_jL+_Ug ，， 特点 3：谐振时电流值最大。 推导得：5. 各元件的电压 大小相等，方向相反 特点 4：LC 串联部分对外电路而言，可以短路表示 可见，当 Q>1 时，，出现部分电压大于总电压现象。串联谐振也称“电压谐振”_+1jCIg_+RUgLUg•R+_+_UgjL•三．串联电路的频率特性1.
