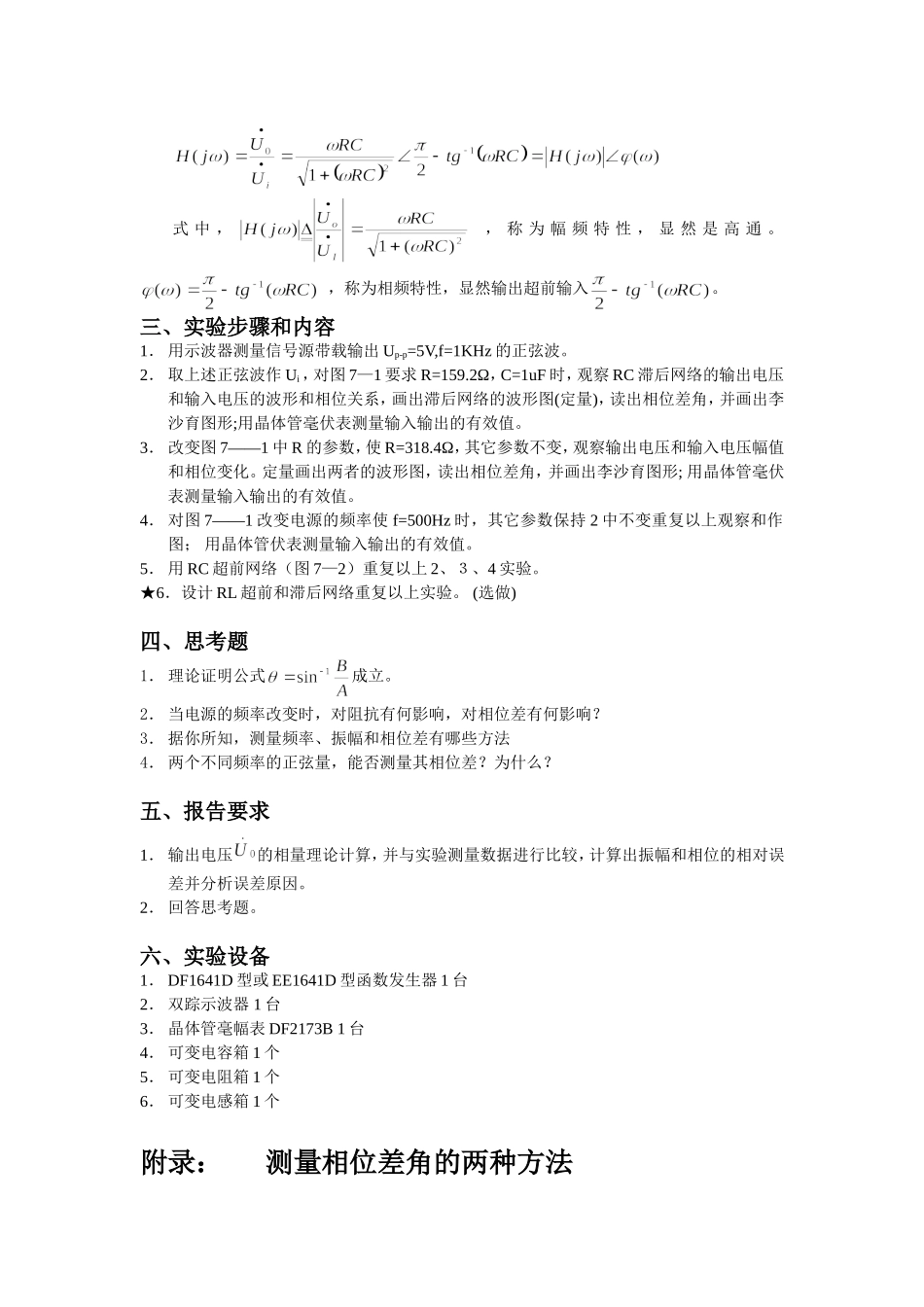

实验七 相量法的测量一、实验目的1． 熟悉正弦稳态分析中的相量的基本概念。2． 正确使用双踪示波器测量正弦信号的峰—峰值 Up-p，频率 f(T)和相位差 φ,观察李沙育图形; 学会使用晶体管毫伏表测量正弦信号有效值。3． 用 RC、RL 设计输出滞后(超前)输入的简单电路，并作实际测量。二、实验原理1． 正弦交流电作用于任一线性定常电路，产生的响应仍是同频率的正弦量，因此，正弦量可以用相量来表示。设一正弦电流：2． 用相量表示了正弦量，正弦交流稳态响应的计算可方便地运用相量进行复数运算，在直流电路中的基本定律、定理和计算方法完全适用于相量计算。3． 输出电压滞后输入电压的 RC 电路，如图 7—1 所示。 图 7—1(RC 滞后电路) 图 7—2(RC 超前电路)输出电压 网络函数为：式 中 ， ， 称 为 幅 频 特 性 ， 显 然 是 低 通 。 ，称为相频特性，显然是输出滞后输入。
