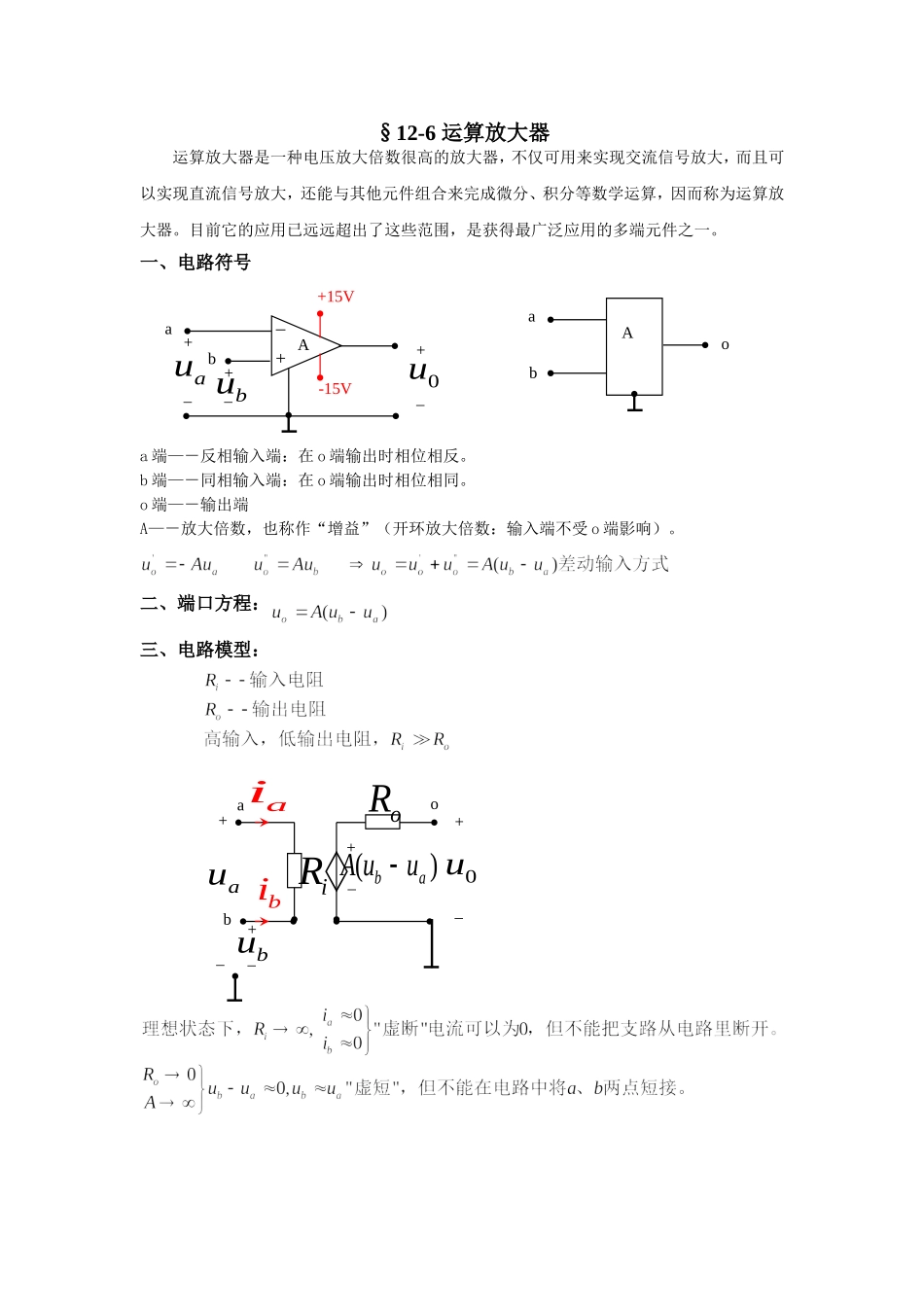

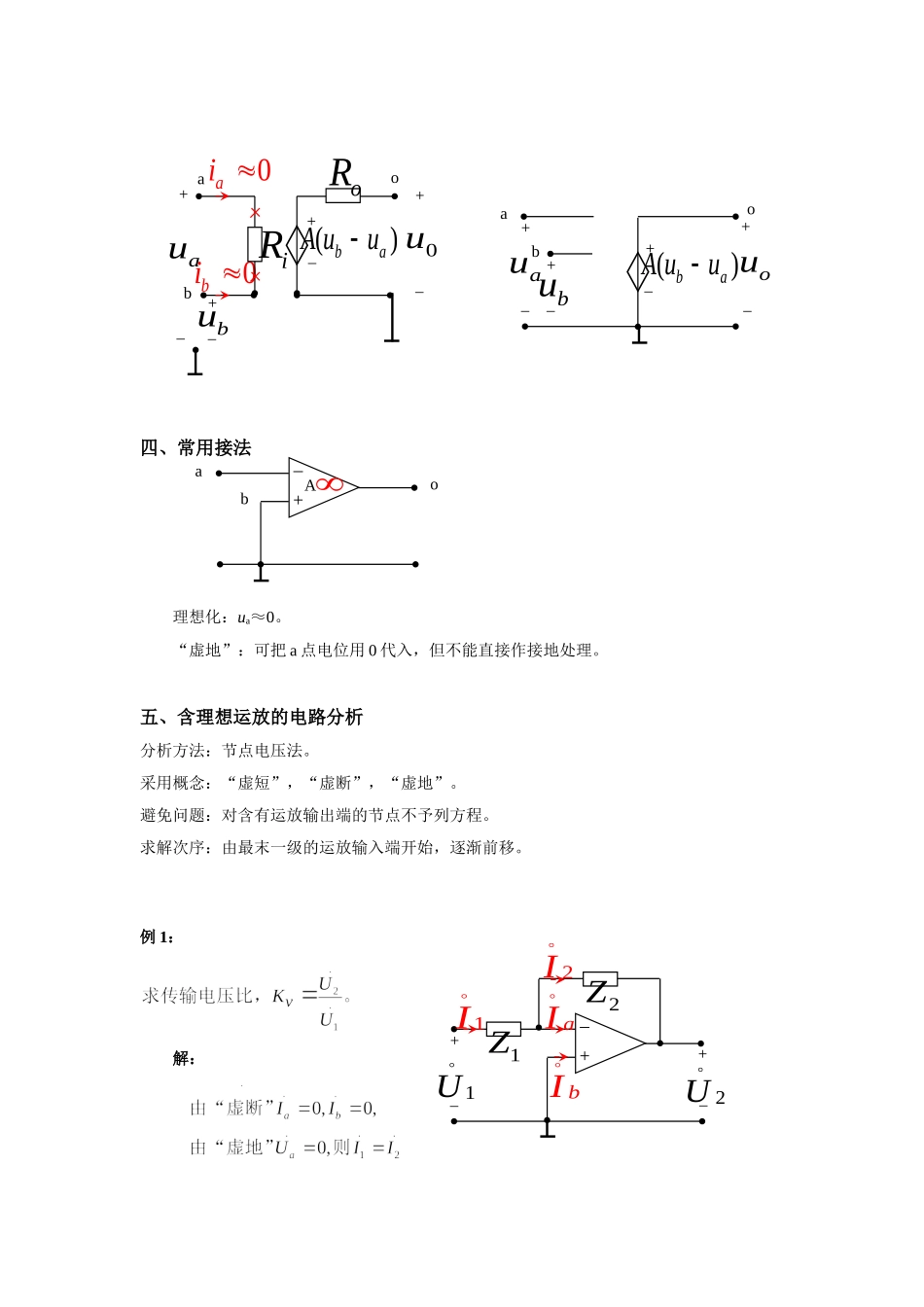

§12-6 运算放大器运算放大器是一种电压放大倍数很高的放大器，不仅可用来实现交流信号放大，而且可以实现直流信号放大，还能与其他元件组合来完成微分、积分等数学运算，因而称为运算放大器。目前它的应用已远远超出了这些范围，是获得最广泛应用的多端元件之一。一、电路符号a 端—－反相输入端：在 o 端输出时相位相反。b 端—－同相输入端：在 o 端输出时相位相同。o 端—－输出端A—－放大倍数，也称作“增益”（开环放大倍数：输入端不受 o 端影响）。二、端口方程：三、电路模型： Aobaa+_au_+Ab+_bu+15V-15V0u_++__+a_+_+baubuaiiR()baA uuoRo0ubi四、常用接法理想化：ua≈0。“虚地”：可把 a 点电位用 0 代入，但不能直接作接地处理。五、含理想运放的电路分析分析方法：节点电压法。采用概念：“虚短”，“虚断”，“虚地”。
