碎片内容

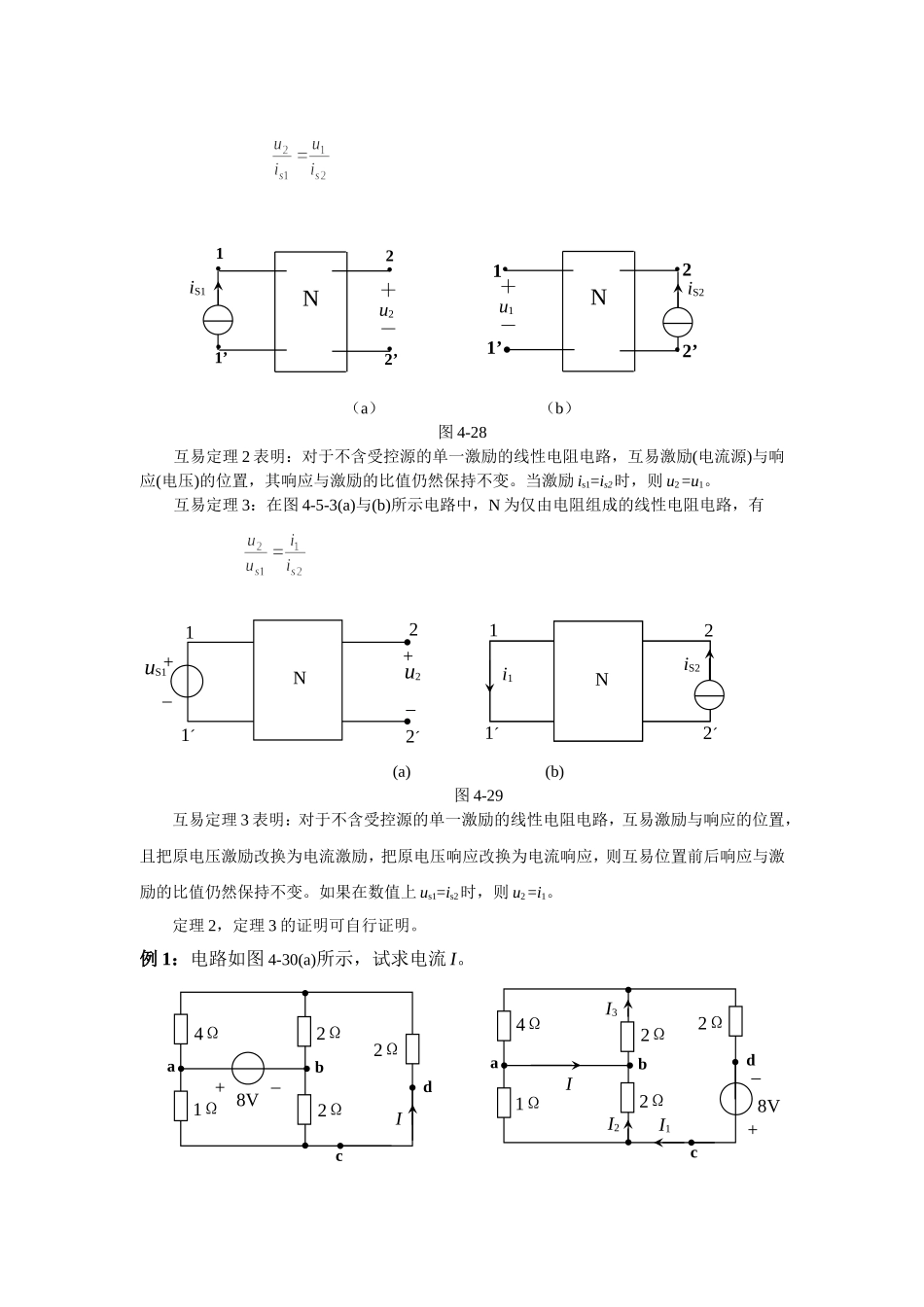

§4-5 互易定理互易定理适用的条件： 1. 线性电阻网络； 2. 仅有一个独立源作用。对于单一激励的不含受控源的线性电阻电路，存在三种互易性质。定理 1：在图 4-27(a)与(b)所示电路中，N 为仅由电阻组成的线性电阻电路，有 (a) (b)(c) (d)图 4-27 互易定理 1互易定理 1 表明：对于不含受控源的单一激励的线性电阻电路，互易激励(电压源)与响应(电流)的位置，其响应与激励的比值仍然保持不变。当激励 us1=us2时，则 i2 = i1。 证明：将图 4-27(a)、(b)中各电路变量标出，如图 4-27(c)、(d)所示，使用特勒根定理 2，有： ∴当 us1=us2时，则 i2 = i1 证毕。
以上为全文约 27% 的内容，完整文档共 1,180 字，需下载原文件查看：https://www.zhijidoc.com/p-485906.html
