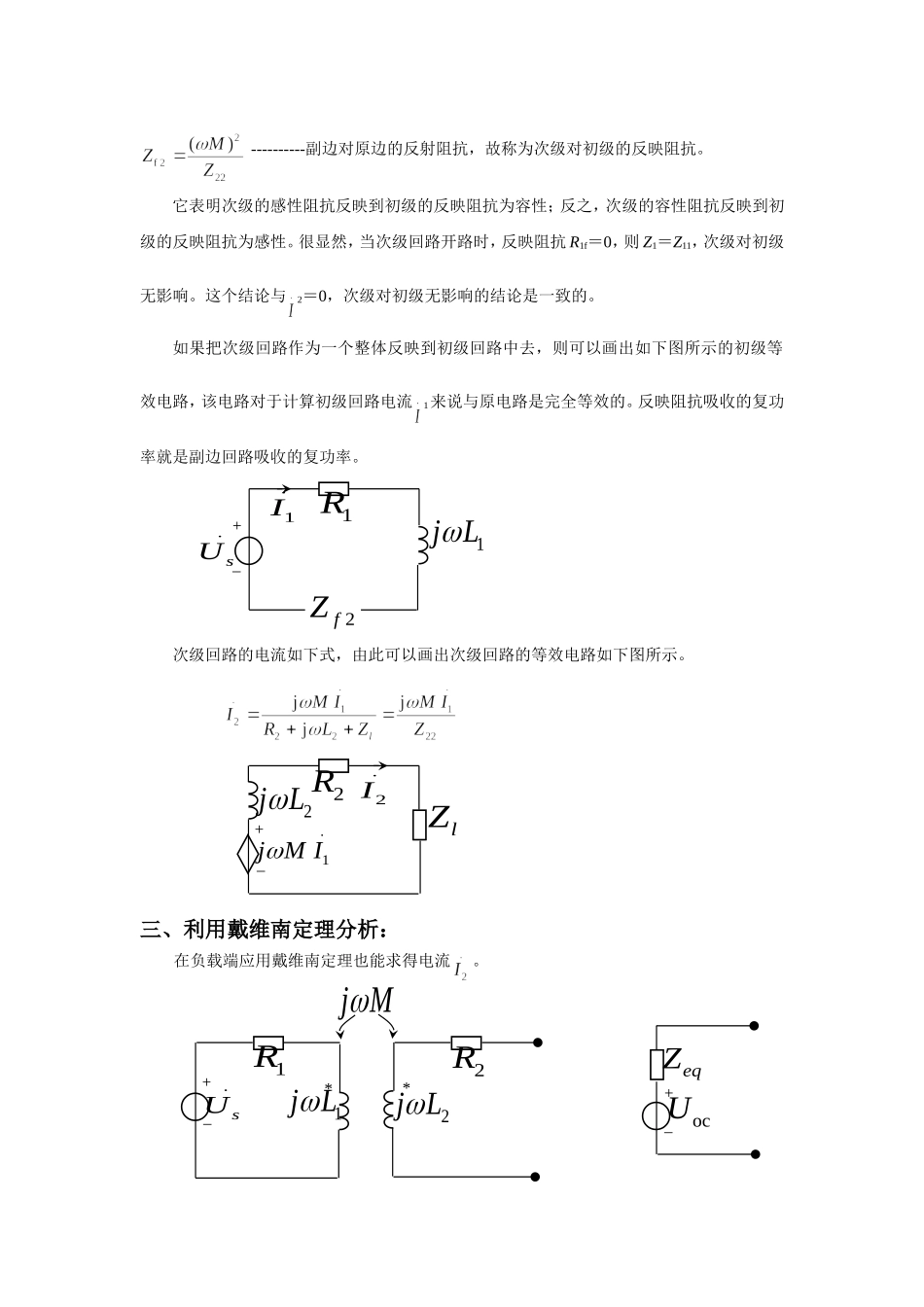

§8-3 空心变压器一、空心变压器：由于空芯变压器属于一种线性变压器，所以，它可以由图所示电路的虚线方框所围部分作为它的电路模型。其中与电源相联的一边称为原边(或初级)，其线圈称为原线圈(或原绕组)，R1、L1分别为原绕组的电阻和电感；与负载相联的一边称为副边(或次级)，其线圈称为副线圈(或副绕组)，R2、L2分别为副线团的电阻和电感。M 为两线圈之间的互感。这些都是空芯变压器的参数。RL、XL为负载的电阻和感抗。二、采用网孔电流法：根据上图所示的电压和电流的参考方向以及同名端，可写出其电路方程为：如果令 Z11＝R1+jωL1为原边回路的阻抗，Z22＝R2+RL+jωL2+jXL为副边回路的阻抗，ZM＝jωM 为互感阻抗，由1的表达式可得初级回路输入端的等效阻抗M+_sU.1I.2I1R2R**1j L2j L.1I.
