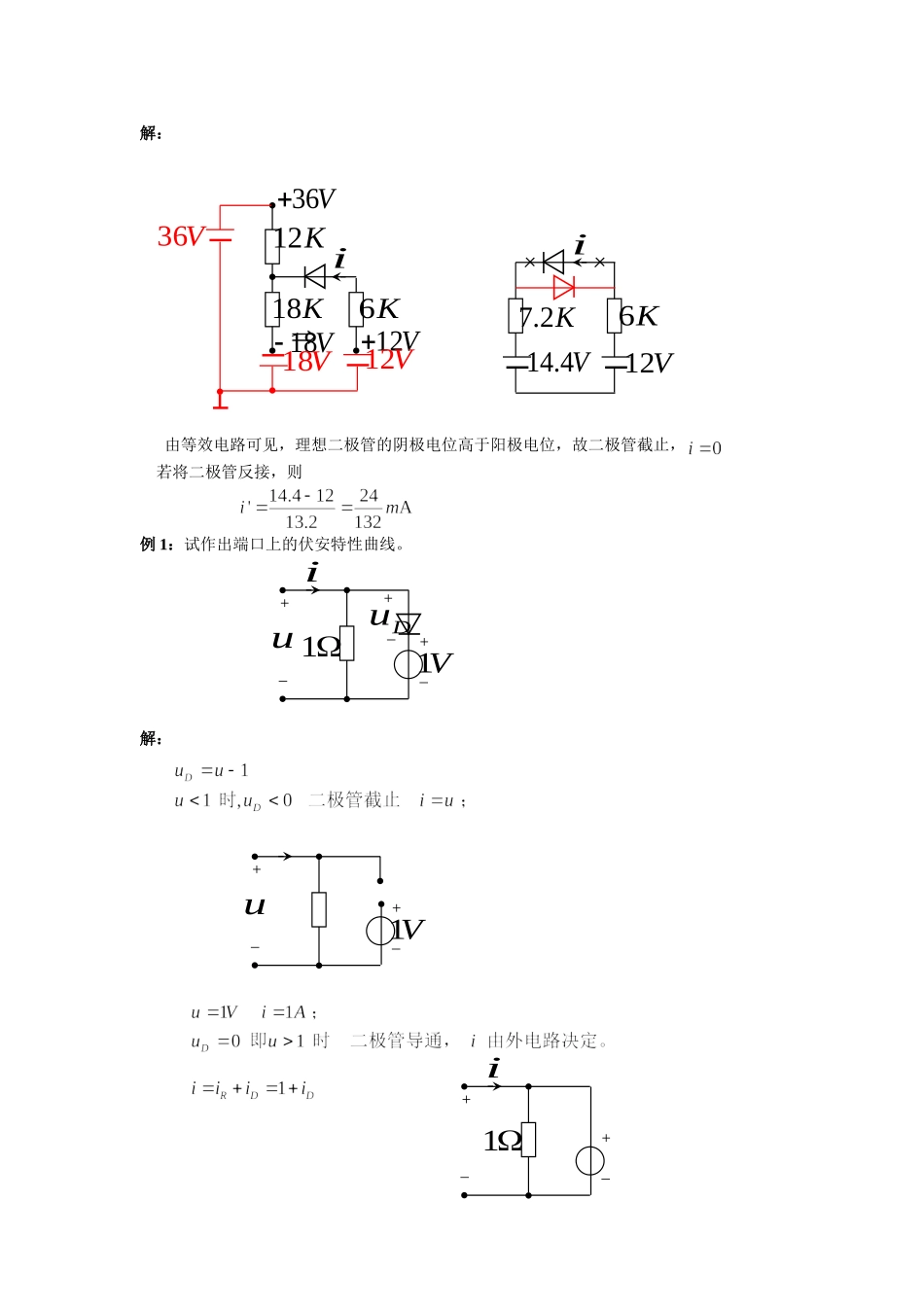

§13-4 分段线性化如图所示隧道二极管的伏安特性，它可用三条直线组成的折线来近似表示。在区域里，可用线性电阻 R1来代替。在区域里，可用理想电压源 Us1与线性电阻 R2串联的戴维南等效电路来代替。在区域里，同样可用戴维南等效电路来代替。一、理想二极管截止： 断路 ； 导通： 短路 。二、含理想二极管的电路分析。ui01u2uDi+_DDuiu036V12K18K18Vi6K解： 由等效电路可见，理想二极管的阴极电位高于阳极电位，故二极管截止，若将二极管反接，则例 1：试作出端口上的伏安特性曲线。解：36V12K18K18Vi6K12V36V18V12Vi7.2K14.4V6K12Vi+_u+_1V1+_Du+_u+_1Vi+_+_1由以上分析可画出端口上的伏安特性曲线如下。例 2：试作出端口上的伏安特性曲线。
