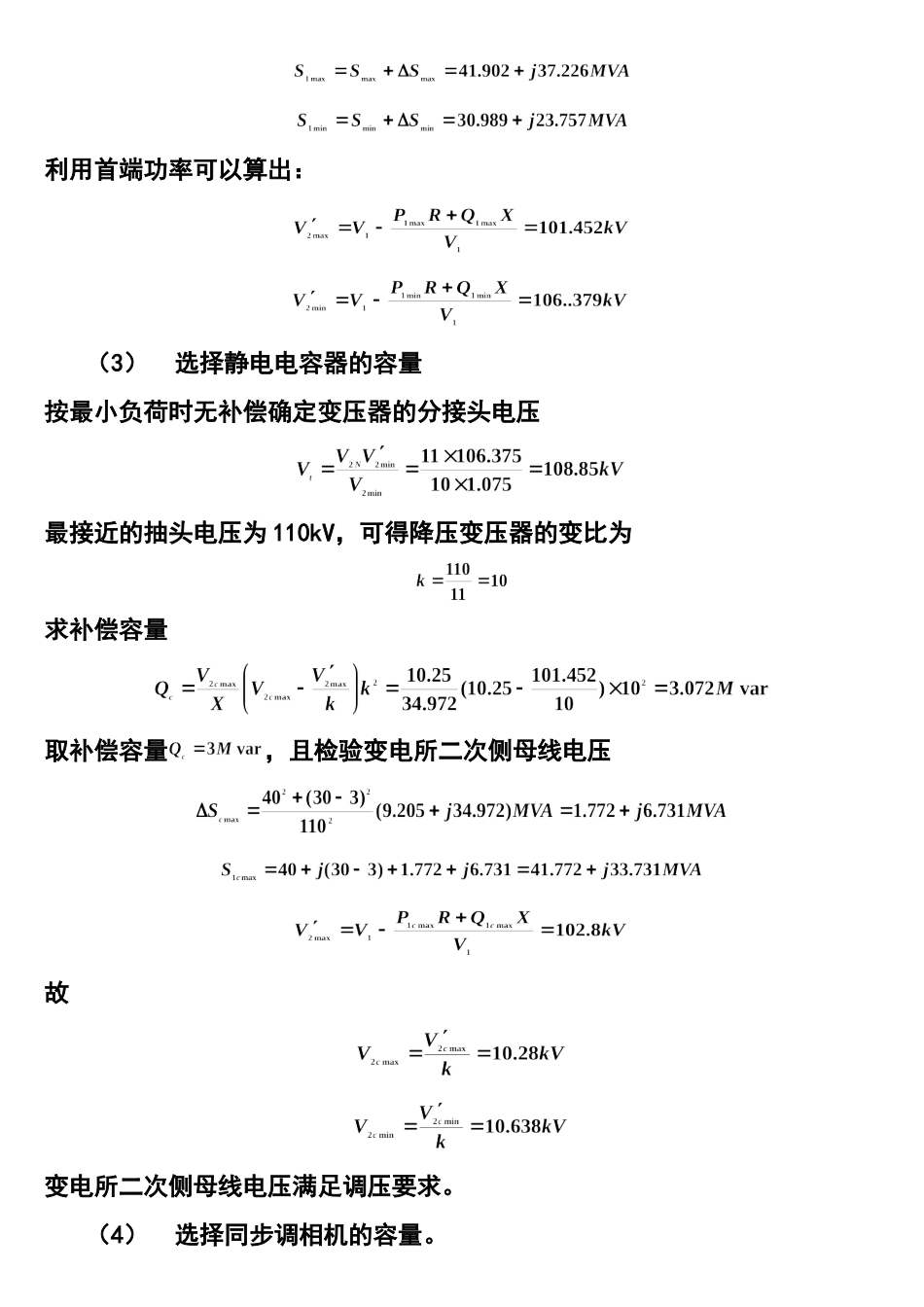

5-6 某一降压变电所由双回 110kV，长 70km 的架空输电线路供电，导线型号为LGJ-120，单位长度阻抗为 0.263+j0.423Ω/km。变电所有两台变压器并联运行，其参数为：SN=31.5MVA，VN为 110（1±2×2.5%）kV/11kV，Vs%=10.5。变电所最大负荷为 40+j30MVA，最小负荷为 30+j20MVA。线路首端电压为 116kV，且维持不变。变电所二次侧母线上的允许电压偏移在最大、最小负荷时为额定电压的2.5%~7.5%。根据调压要求，按电容器和调相机两种措施，确定变电所二次侧母线上所需补偿的最小容量。解：（1）计算线路和变压器等值阻抗。总阻抗 Z（2）计算补偿前变电所二次侧母线归算到高压侧的电压。因为首端电压已知，用首端功率计算网络的电压损耗。
