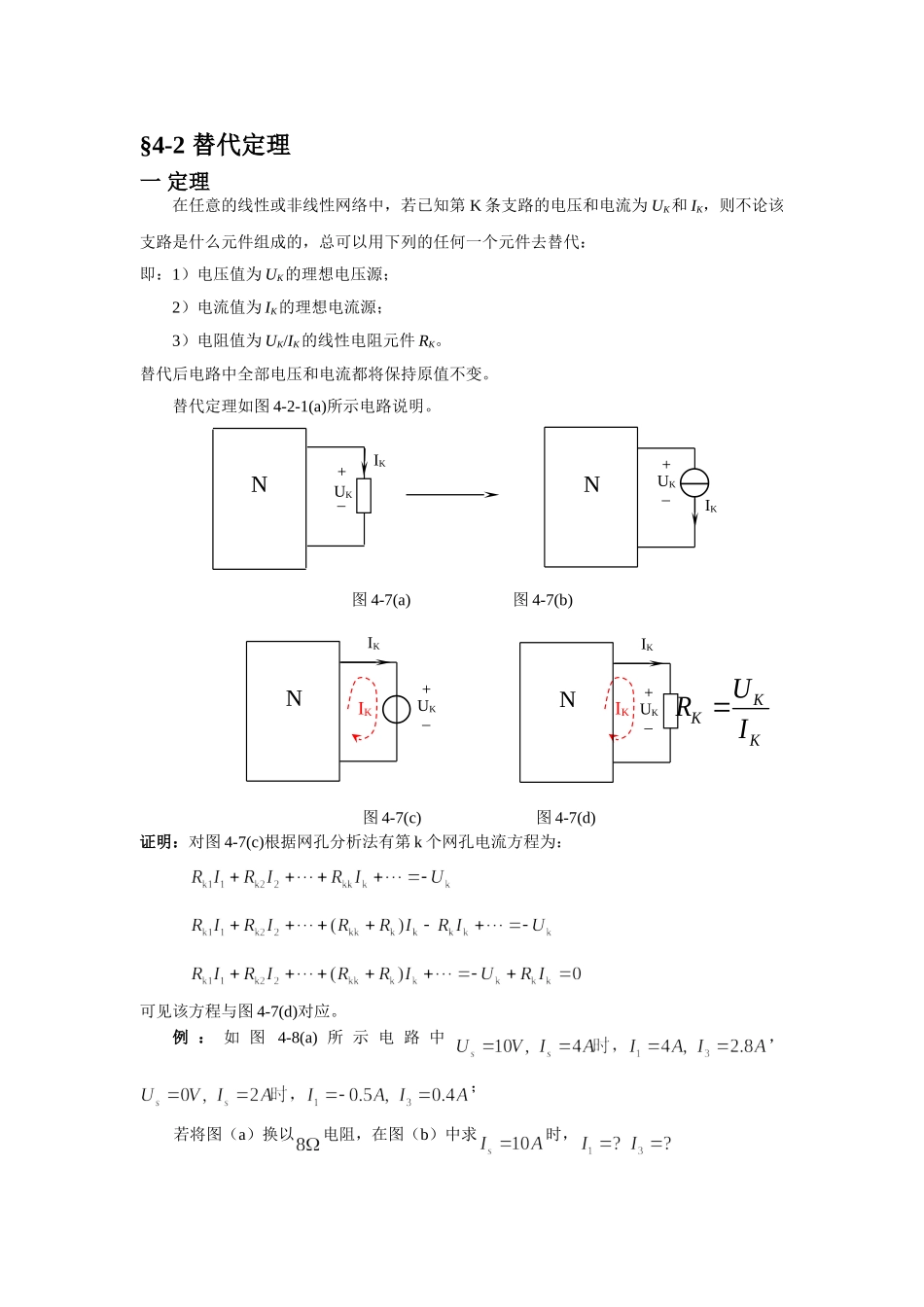

§4-2 替代定理一 定理在任意的线性或非线性网络中，若已知第 K 条支路的电压和电流为 UK和 IK，则不论该支路是什么元件组成的，总可以用下列的任何一个元件去替代：即：1）电压值为 UK的理想电压源；2）电流值为 IK的理想电流源；3）电阻值为 UK/IK的线性电阻元件 RK。替代后电路中全部电压和电流都将保持原值不变。替代定理如图 4-2-1(a)所示电路说明。图 4-7(a) 图 4-7(b)图 4-7(c) 图 4-7(d)证明：对图 4-7(c)根据网孔分析法有第 k 个网孔电流方程为：可见该方程与图 4-7(d)对应。例 ： 如 图 4-8(a) 所 示 电 路 中，；
以上为全文约 62% 的内容，完整文档共 473 字，需下载原文件查看：https://www.zhijidoc.com/p-485871.html
