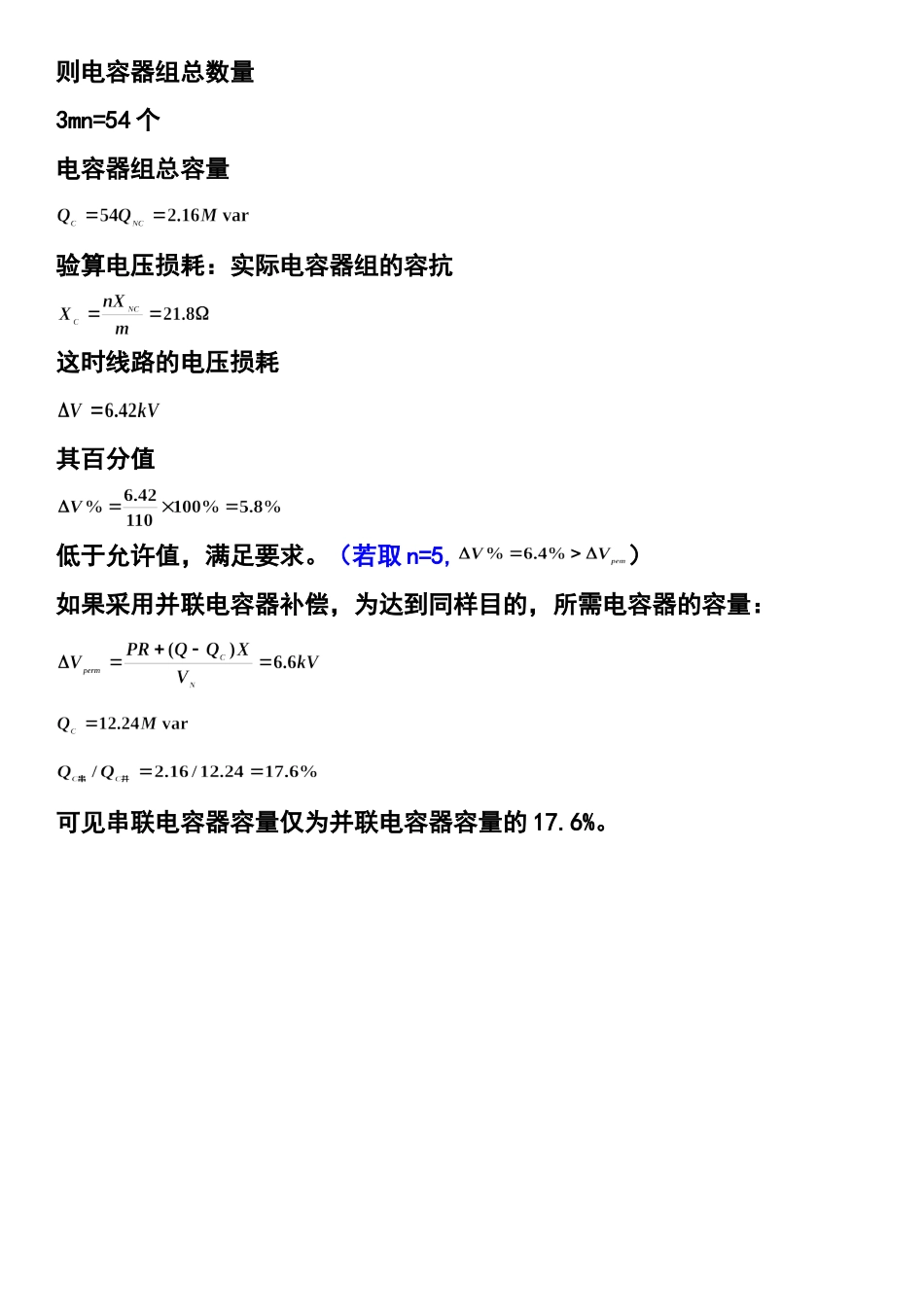

5-6一条阻抗为 21+j34Ω 的 110kV 单回线路，将降压变电所与负荷中心连接，最大负荷为 22+j20MVA。线路允许的电压损耗为 6%，为满足此要求在线路上串联标准为单相、0.66kV、40kVA 的电容器。试确定所需电容器数量和容量。解：未加串联电容时线路的电压损耗允许电压损耗由此可求所需电容器的容抗得线路的最大负荷电流单个电容器的额定电流及额定容抗分别为电容器组并联的组数应大于 取 m=3 每串串联个数应大于 取 n=6 R+jX 则电容器组总数量3mn=54 个电容器组总容量验算电压损耗：实际电容器组的容抗这时线路的电压损耗其百分值低于允许值，满足要求。（若取 n=5,）如果采用并联电容器补偿，为达到同样目的，所需电容器的容量：可见串联电容器容量仅为并联电容器容量的 17.6%。
