碎片内容

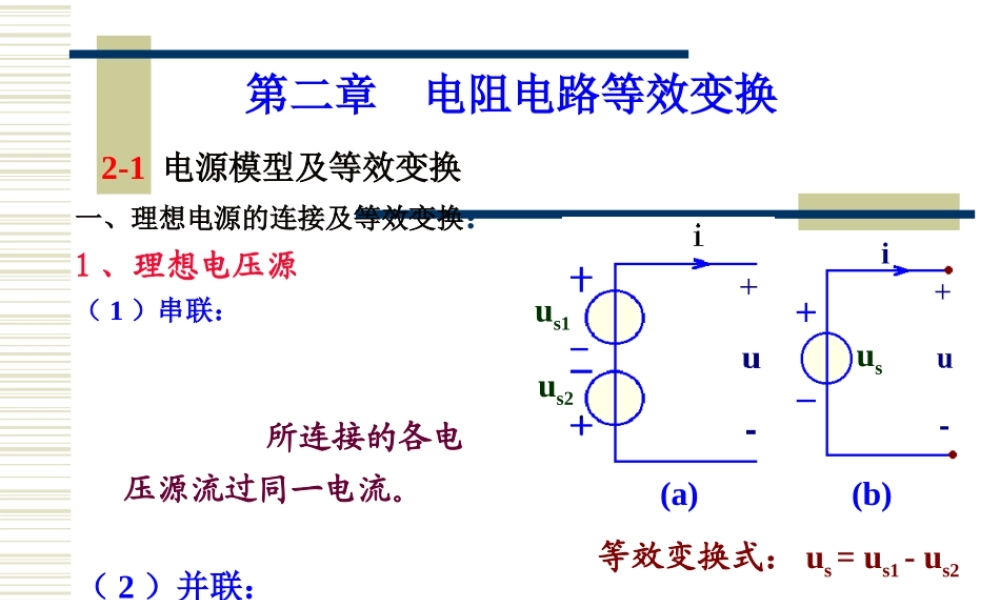

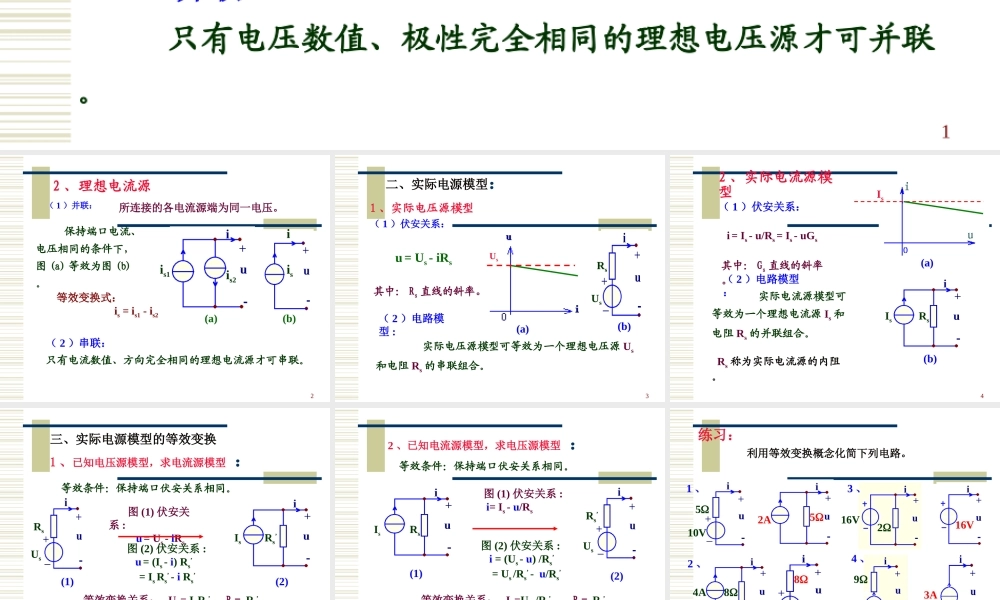

1第二章 电阻电路等效变换 2-1 电源模型及等效变换一、理想电源的连接及等效变换： 1 、理想电压源（ 1 ）串联： （ 2 ）并联： 只有电压数值、极性完全相同的理想电压源才可并联。 所连接的各电压源流过同一电流。us1us2(a)(b) 等效变换式： us = us1 - us2us 22 、理想电流源（ 1 ）并联： （ 2 ）串联：只有电流数值、方向完全相同的理想电流源才可串联。所连接的各电流源端为同一电压。is1(a)(b) 保持端口电流、电压相同的条件下，图 (a) 等效为图 (b)。is2is i等效变换式： is = is1 - is2 3二、实际电源模型： 1 、实际电压源模型 （ 1 ）伏安关系： 实际电压源模型可等效为一个理想电压源 Us和电阻 Rs 的串联组合。 u = Us - iRs其中： Rs 直线的斜率。
