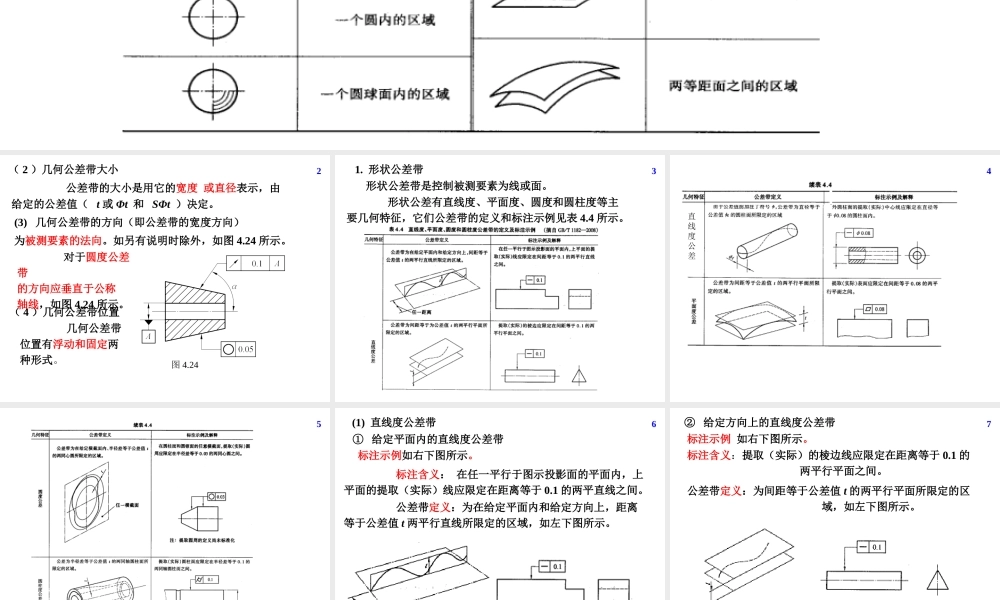

14.2.2 几何公差带 几何公差带是指由一个或几个理想的几何线或面所限定的、由线性公差值表示其大小的区域。它是限制实际被测要素变动区域。几何公差带有形状、大小、方向和位置四个要素。（ 1 ）几何公差带形状 如表 4.3 所示（主要有 9 种 ) 2（ 2 ）几何公差带大小 公差带的大小是用它的宽度 或直径表示，由给定的公差值（ t 或 Φt 和 SΦt ）决定。（ 4 ）几何公差带位置 (3) 几何公差带的方向（即公差带的宽度方向） 对于圆度公差带的方向应垂直于公称轴线，如图 4.24 所示。图 4.24 几何公差带位置有浮动和固定两种形式。为被测要素的法向。如另有说明时除外，如图 4.24 所示。 31. 形状公差带形状公差带是控制被测要素为线或面。 形状公差有直线度、平面度、圆度和圆柱度等主要几何特征，它们公差带的定义和标注示例见表 4.4 所示。
以上为全文约 37% 的内容，完整文档共 1,043 字，需下载原文件查看：https://www.zhijidoc.com/p-451449.html
