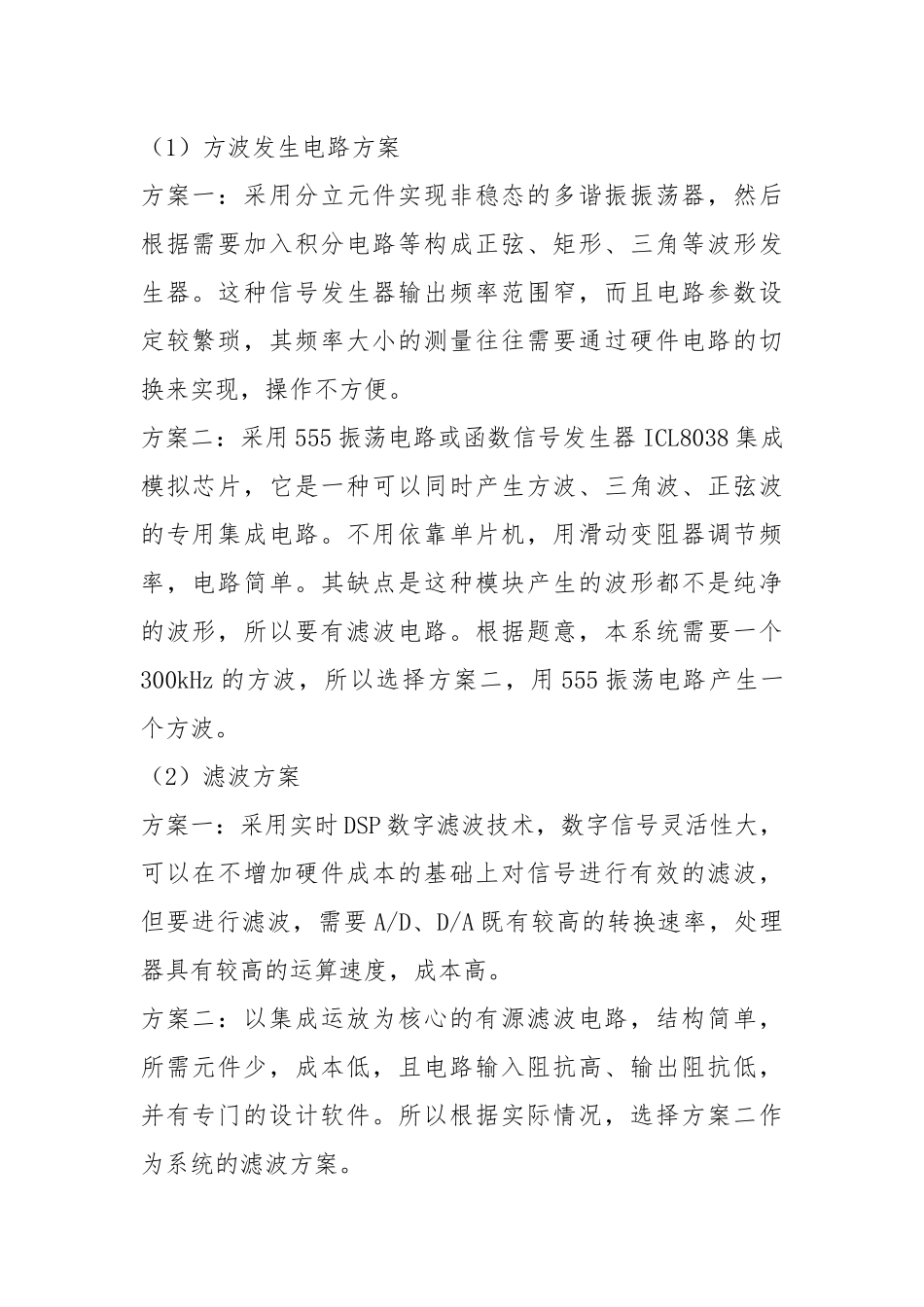

2021信号波形合成实验电路报告.docx_第2页
2/11

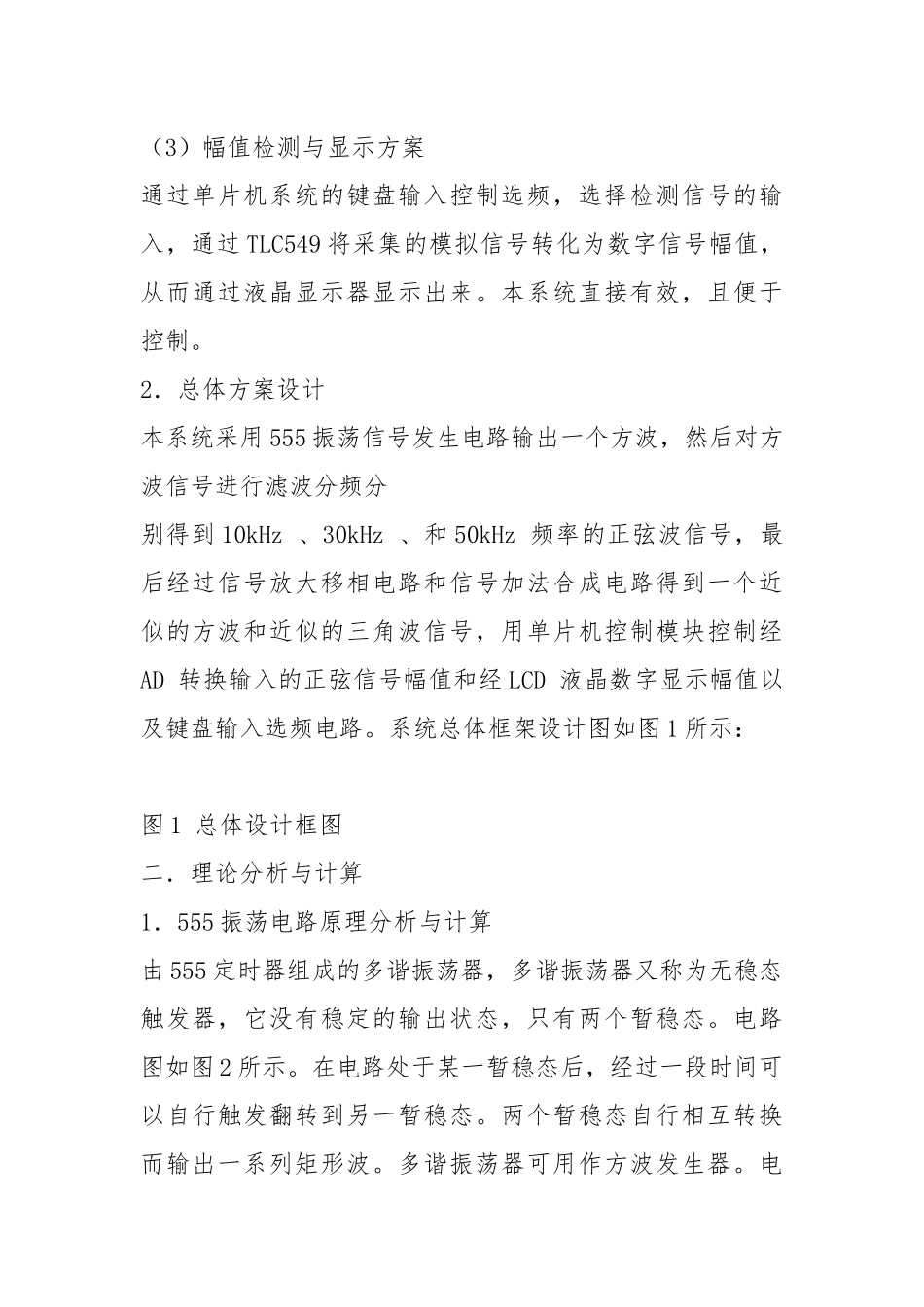

2021信号波形合成实验电路报告.docx_第3页
3/11
信号波形合成实验电路报告信号波形合成实验电路(C 题)参赛队学校:武汉工业职业技术学院参赛队号: 327001参赛队员:吴思超周杰何远健信号波形合成实验电路(C 题)摘要:随着电子技术的发展,电子系统对信...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2021信号波形合成实验电路报告.docx

文档导读(AI 摘要)

分类:工作参考 | 文种:报告、函 | 涉及机构:参赛队、学校、武汉工业职业技术学院 | 全文约 1,047 字

核心要点

  • 信号波形合成实验电路报告信号波形合成实验电路(C 题)参赛队学校:武汉工业职业技术学院参赛队号: 327001参赛队员:吴思超周杰何远健信号波形合成实验电路(C 题)摘要:随着电子技术的发展,电子系统对信号波形的合成要求更高。
  • 加法合成一.系统方案1.方案论证与选择(1)方波发生电路方案方案一:采用分立元件实现非稳态的多谐振振荡器,然后根据需要加入积分电路等构成正弦、矩形、三角等波形发生器。
  • 这种信号发生器输出频率范围窄,而且电路参数设定较繁琐,其频率大小的测量往往需要通过硬件电路的切换来实现,操作不方便。
  • 其缺点是这种模块产生的波形都不是纯净的波形,所以要有滤波电路。
  • 根据题意,本系统需要一个300kHz 的方波,所以选择方案二,用 555 振荡电路产生一个方波。

文档正文(预览部分)

信号波形合成实验电路报告信号波形合成实验电路(C 题)参赛队学校:武汉工业职业技术学院参赛队号: 327001参赛队员:吴思超周杰何远健信号波形合成实验电路(C 题)摘要:随着电子技术的发展,电子系统对信号波形的合成要求更高。本信号波形合成实验电路由 555 多谐振荡电路输出一个方波,然后对方波信号进行分频和滤波分别得到 10kHz、30kHz、和 50kHz 频率的正弦波信号,最后经过信号放大移相电路和信号加法合成电路得到一个近似的方波和三角波用单片机控制模块控制经 AD 转换输出正弦信号的幅值、经LCD 液晶数字的显示幅值以及键盘输入的选频电路。本系统具有结构紧凑,电路简单,涉及的知识范围广、功能强大可扩展性强等优点。关键字:555 振荡信号;滤波分频;移相;

以上为全文约 32% 的内容,完整文档共 1,047 字,需下载原文件查看:https://www.zhijidoc.com/p-288428.html
